广西桂北一机机床VTC立式数控车床系列
您所在的位置:主页 > 车削系列 > 车铣中心 >

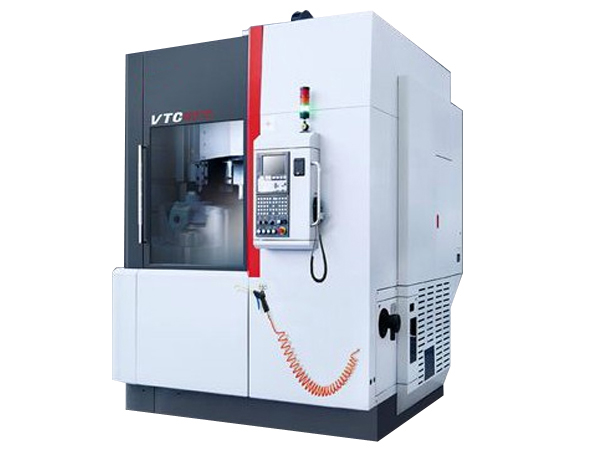

 VTC立式数控车床
    广西桂北一机机床VTC立式数控车床系列VTC4048 VTC6070 广西桂北一机机床VTC立式数控车床系列VTC8080
广西桂北一机机床VTC立式数控车床系列加工能力
最大回转直径 mm 500 800 1000
广西桂北一机机床VTC立式数控车床系列最大车削直径 mm 400 600 800
广西桂北一机机床VTC立式数控车床系列最大车削高度 mm 480 700 800
主轴
广西桂北一机机床VTC立式数控车床系列转速范围 r/min 50-2200 50-1000 50-1000
广西桂北一机机床VTC立式数控车床系列卡盘直径 " 12 500 630
主轴端部型号   A28 A211 A215
广西桂北一机机床VTC立式数控车床系列主轴轴承直径(前) mm 160 180 200
广西桂北一机机床VTC立式数控车床系列主轴最大扭矩 Nm 500 840 2200
X/Z轴
X轴行程 mm -50-250 -50-650 800
广西桂北一机机床VTC立式数控车床系列Z轴行程 mm 500 625 850
X轴快移速度 m/min 10 10 10
广西桂北一机机床VTC立式数控车床系列Z轴快移速度 m/min 15 15 15
广西桂北一机机床VTC立式数控车床系列精度
广西桂北一机机床VTC立式数控车床系列加工精度 mm IT6 IT6-IT7 IT6-IT7
X/Z轴定位精度 mm 0.012/0.015 0.018/0.020 0.018/0.020
X/Z轴重复定位精度 mm 0.006/0.006 0.006/0.008 0.0075/0.015
广西桂北一机机床VTC立式数控车床系列刀架
广西桂北一机机床VTC立式数控车床系列刀架形式   卧式八工位 立式六工位或卧式八工位 立式六工位或卧式八工位
广西桂北一机机床VTC立式数控车床系列外圆刀发具尺寸 mm 32×32 32×32 32×32
广西桂北一机机床VTC立式数控车床系列镗刀杆发具尺寸 mm 40/32/25 50/40/32 50/40/32/25
广西桂北一机机床VTC立式数控车床系列电机功率
广西桂北一机机床VTC立式数控车床系列主轴电机(额定/30min) kW 15/18.5 22/26 37/45
X轴伺服电机 kW 1.8 3 3
广西桂北一机机床VTC立式数控车床系列Z轴伺服电机 kW 3 3 4.2
广西桂北一机机床VTC立式数控车床系列冷却泵电机 kW 0.75 0.75 0.75
机床外形尺寸
mm 2357 3350 2960
mm 2970 2800 3920
mm 3150 3420 3671
机床净重 kg 11000 13000 15000
